司控道岔裝置

司控道岔裝置產品介紹：

司控道岔裝置采用數字編及微控制識別等先進技術設計而成，主要由遙控器、接收器、微控制器系統（即單片機）、伺服機構、到位傳感器和 顯示器等六大部分組成，其中微控制器是控制核心。數字編碼發射機可發出9種不同編碼信號，分別代表相鄰的9個需要控制的道岔。數字接收機接收發射機數碼信號，并在微控制器控制下完成不同的道岔識別，以確保非控制道岔不動作。到位傳感器將完成道岔的到位檢測，顯示器將顯示道岔代號、道岔目前到位狀態和裝置故障等信息。道岔代號用紅的 單個數字表示， 每個數字對應一組道岔。道岔目前狀態是指道岔目前所 開啟的位置，即直道、岔道狀態，分別用醒目的綠箭頭“↑” 和“→”表示。故障信息用 黑屏指示。

司控道岔裝置工作原理：

系統上電后，首先完成自檢，若自檢不正常將通過 顯示器顯示故障指示；若自檢正常，系統就處于待工作狀態。當?shù)V車進入數字接收機的接收范圍后，司機通過顯示器上的顯示代號（1、2、3、4……9），按遙控器上與道岔代號對應按鍵，此時，數字接收機收到道岔代碼數字編碼后，將其送于微控制器系統進行數碼識別；確認成功后，微控制器系統向道岔驅動器發出指令，使道岔驅動器動作，同時由到位傳感器檢測出道岔位置信息。如果道岔沒有到位，控制器發出指令，道岔驅動器反向歸位。此時應檢查道岔內是否夾有雜物等，清除完畢后，再次操作一次遙控器，系統可恢復正常工作，同時， 顯示器將顯示道岔目前位置。本系統在控制器處， 裝置 可選配手動操作按鈕，完成手動道岔扳道操作，以防遙控器電壓不足引起不能正常遙控時的應急處理，確保系統可靠運行。

司控道岔裝置產品組成：

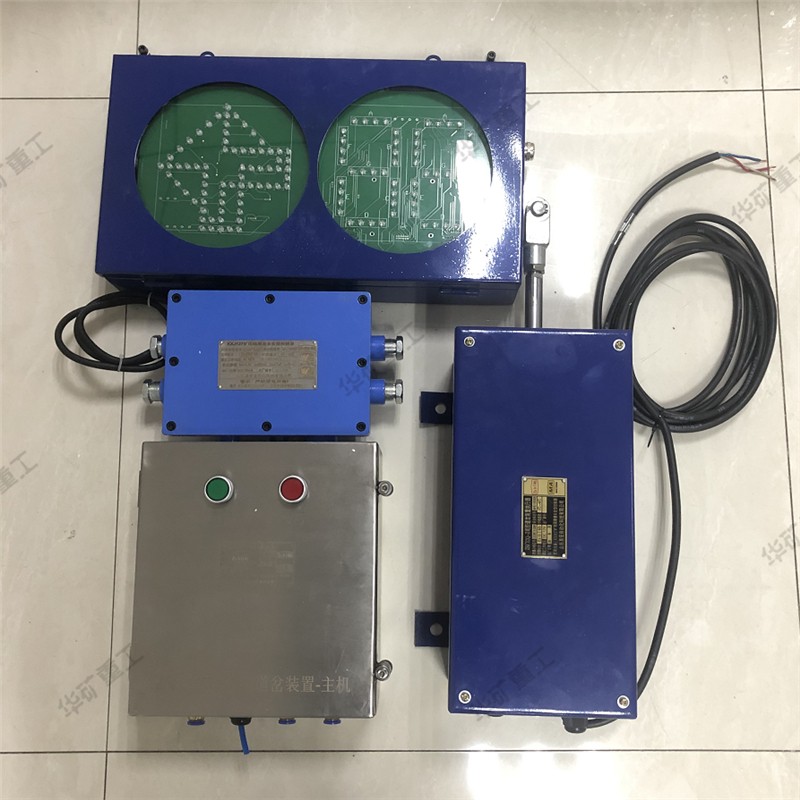

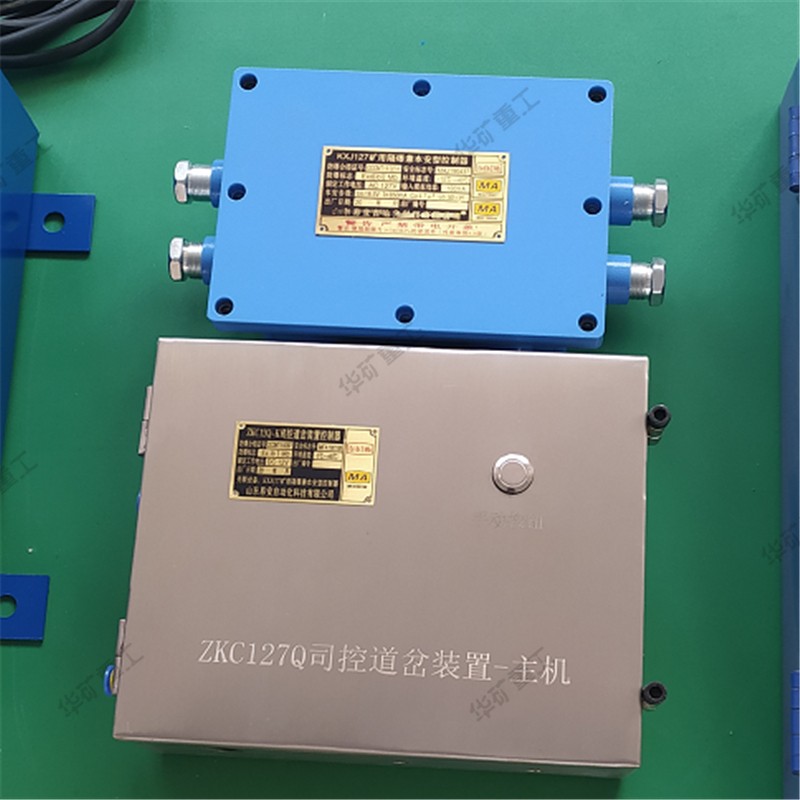

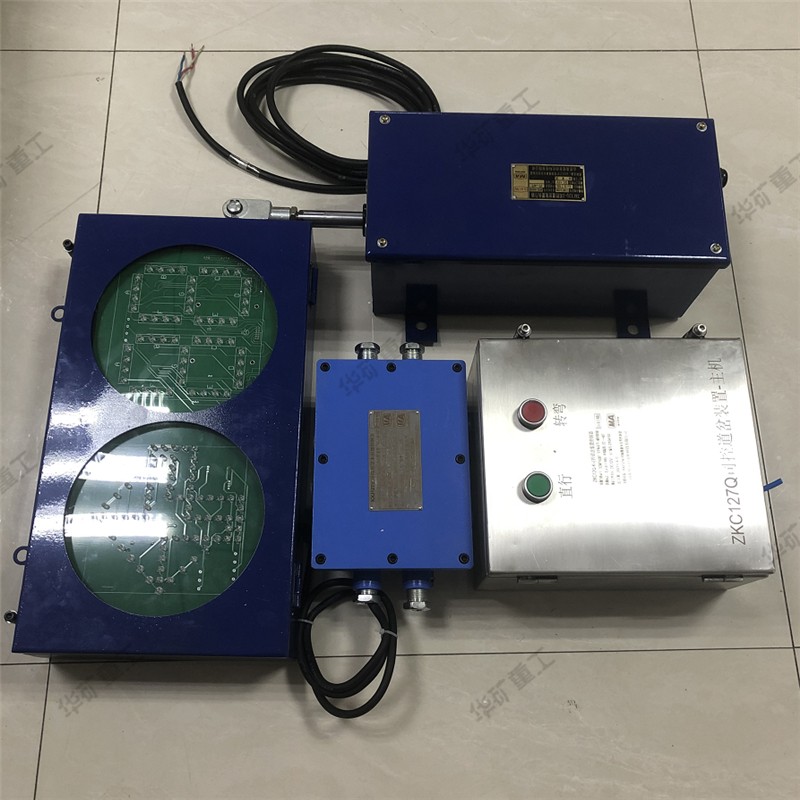

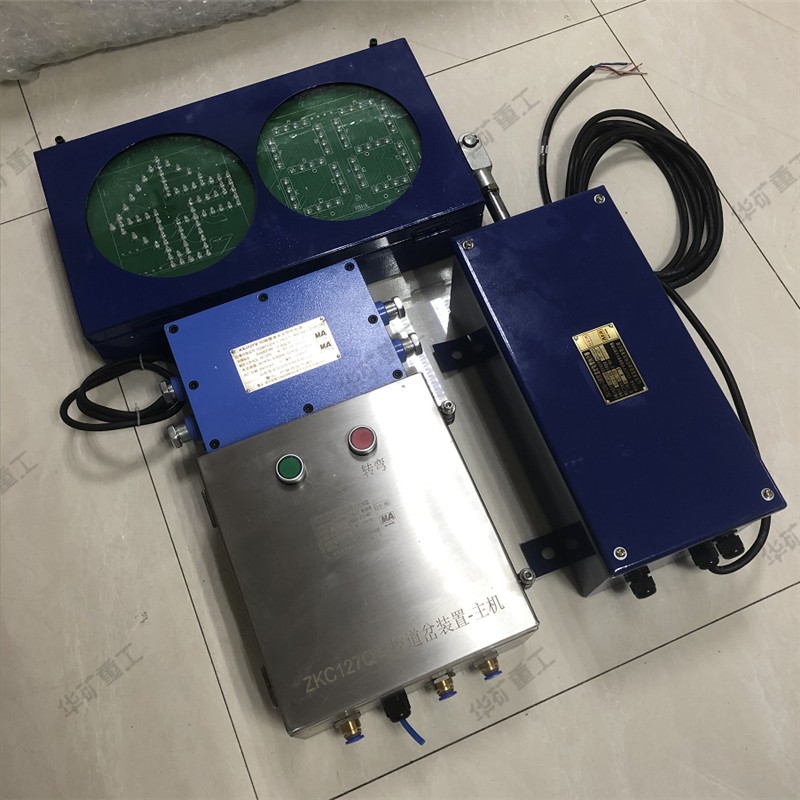

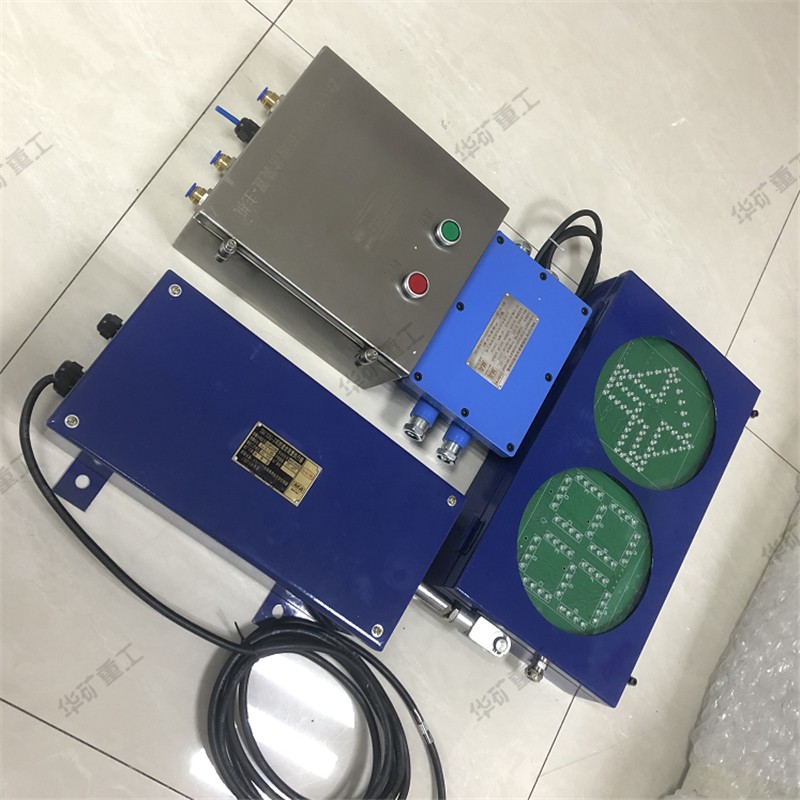

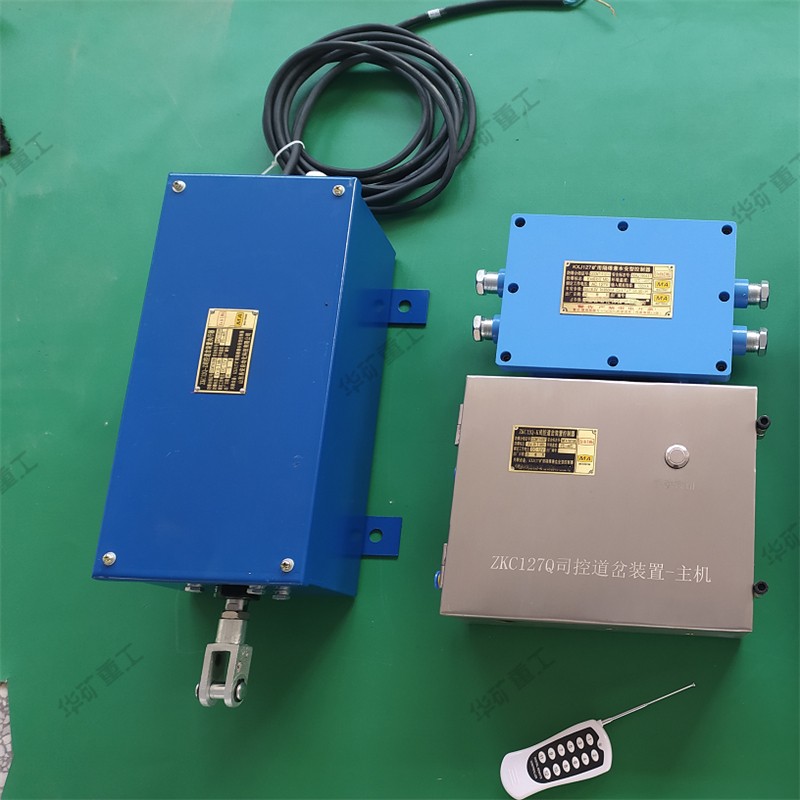

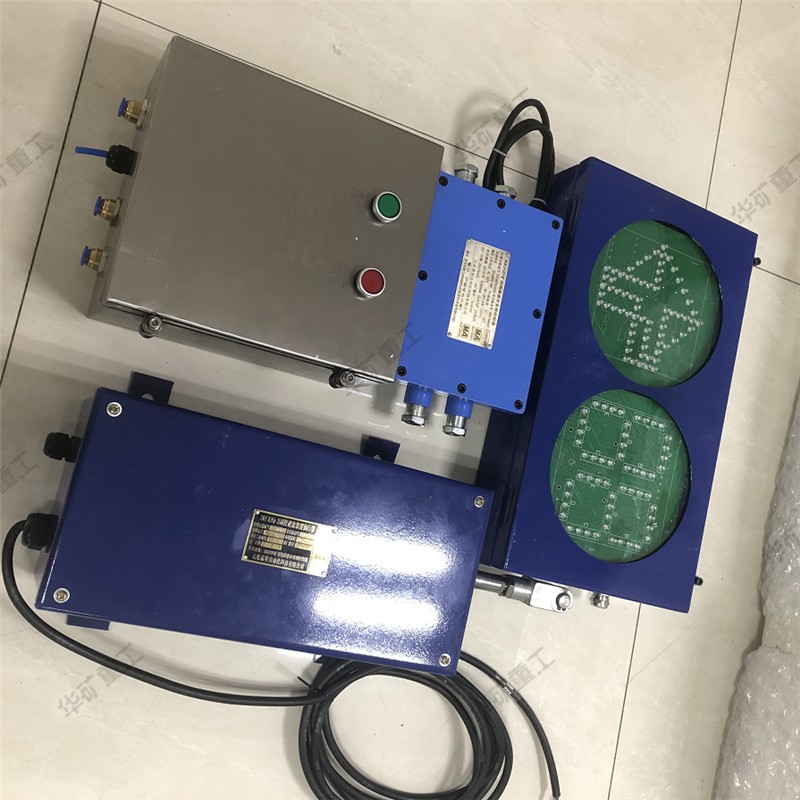

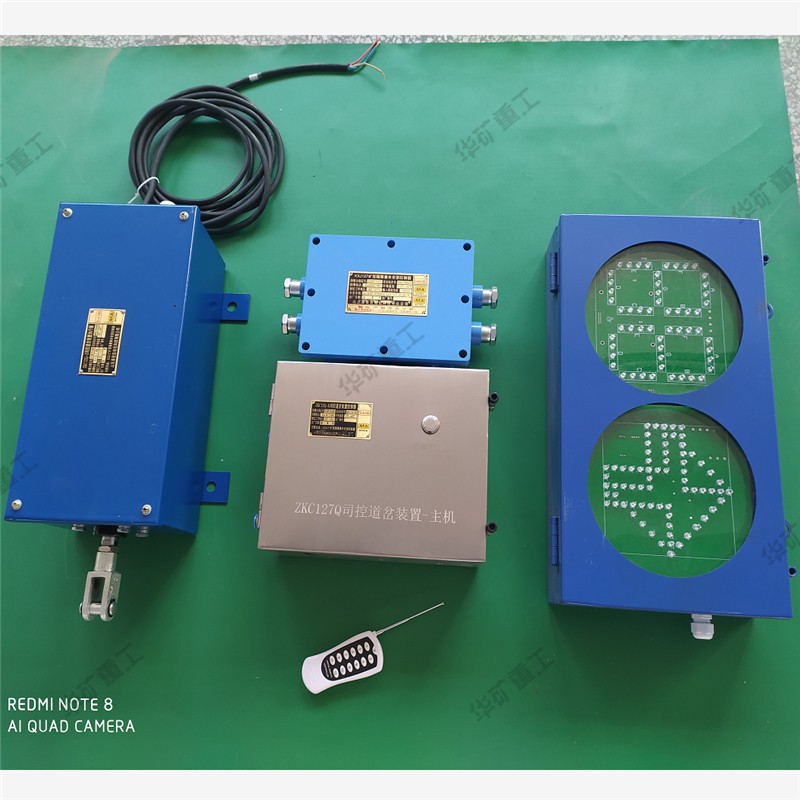

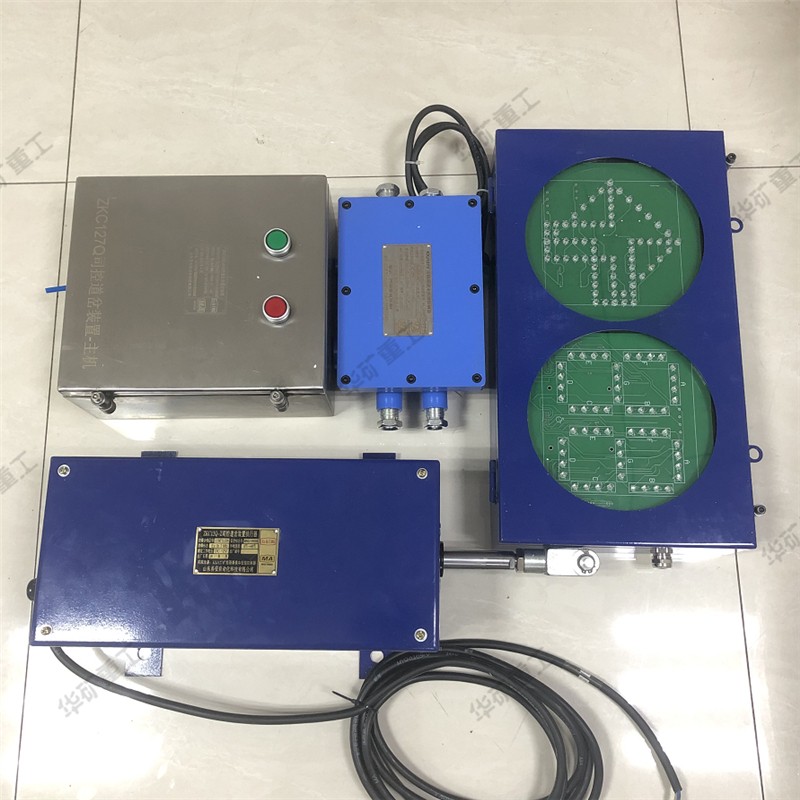

裝置由控制器、 電動轉轍機、發射機、 顯示器等多部分組成。

司控道岔裝置產品特點：

（1）控制器采用抗干擾能力強的單片機進行信號采集識別判斷，無線遙控能在遠距離對道岔進行準確遙控，確保機車的安全行駛；

（2）采用數字編碼技術，系統抗干擾能力強；

（3）顯示器直觀地指示出道岔目前位置，司機可根據機車 目標方向在遠方遙控改變道岔 開啟位置；

（4）顯示器亮度高，字型大方美觀，顯示道岔方位準確、清晰；

司控道岔裝置適用范圍：

本裝置適用于煤礦、非 煤、礦井 、井底車場及運輸巷道中，道岔的 集中控制以及 單獨控制。

司控道岔裝置產品參數：

（1）環境溫度： 0℃～+40℃；

（2）相對濕度：≤96%（25℃）；

（3）安裝在無淋水、滴水，劇烈振動的地方；

（4）在有沼氣爆炸性混合物,但無破壞絕緣的 氣體或蒸汽環境的礦井場所。

（5）工作電壓：AC127V，50Hz；

（6）防爆型式：礦用隔爆兼本質安全型，防爆標志： Exd[ib]I。
