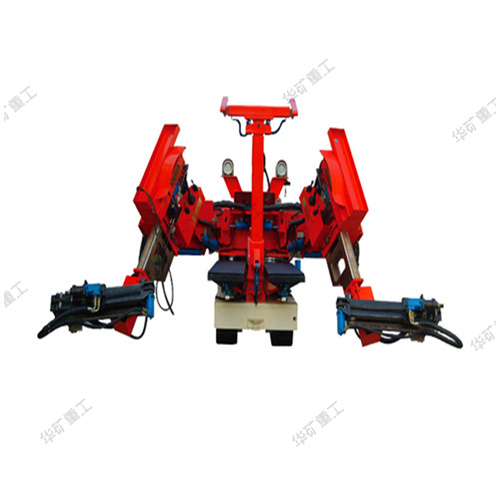

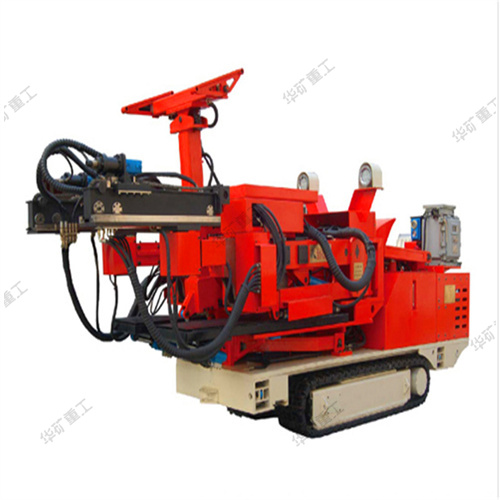

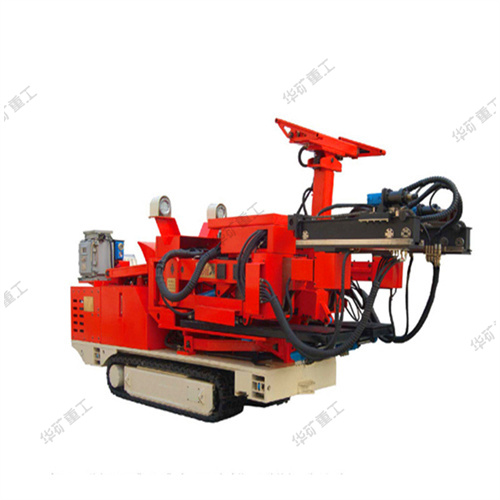

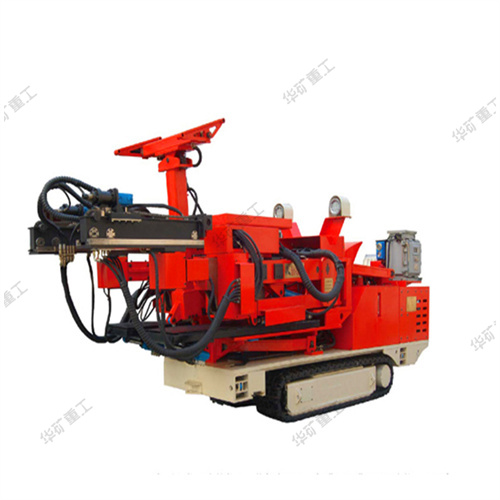

煤礦用液壓錨桿鉆車

CMM2-33煤礦用液壓錨桿鉆車配有兩部錨桿鉆機，單獨操作，互不影響，具有結構合理緊湊、動作靈活、操作簡便等特點，采用變量先導操作系統，充分體現了產品的先進性、可靠性、適用性和經濟性等特點。行走機構所配置的一體式馬達減速機選用進口件，履帶板采用優質合金鑄鋼材料保證其運行可靠。整體結構簡單，緊湊，功能齊全。
CMM2-33型煤礦液壓錨桿鉆車在結構上采用了整體升降的工作平臺，可以根據巷道高度情況通過平臺升降使作業人員進行上下調整，從而很方便的實現巷道內不同高度、不同頂板角度錨桿(索)孔、側幫錨桿孔的機械化施工。
本鉆車具有鉆進功能全面，工作效率高，工人勞動強度低等特點，采用全液壓控制，液壓錨桿鉆機，其轉矩、推力、轉速能隨工作負載的變化，實現較合理的匹配，使液壓錨桿鉆機始終保持良好的鉆削性能，提高支護效率和支護質量。
CMM2-33煤礦用液壓錨桿鉆車主要特點
1、結構合理，零部件強度好，剛性好。
2、全部采用液壓系統控制，具有負載反饋功能，操作簡單穩定。
3、設有兩套液壓錨桿鉆機均由液壓系統控制，且兩鉆臂及推進機構可獨立作業。
4、兩臺鉆臂機構可旋轉至不同位置和角度，獨立進行頂板錨桿錨索、側幫錨桿的施工作業。
5、超長導向和定位機構，適應一次性鉆孔 2.5 米，無須接、換鉆桿。
6、設有可升降的平臺，可使兩鉆臂整體隨平臺上下升降，以滿足不同巷道高度的施工要求，并方便作業人員操作。
7、行走機構采用液壓馬達+減速機驅動；采用漲緊輪組和漲緊油缸組成的履帶漲緊裝置。
CMM2-33煤礦用液壓錨桿鉆車主要技術參數
參數名稱 單位 參數
整機
適應巷道斷面 m2 30
工作范圍（寬 * 高） mm 6000x5000
運行狀態外形尺寸（長 * 寬 * 高）mm 5900x2300x3200（允差 ±20）
適應釬具 mm S19-S22
適用鉆桿長度 mm 2700
工作電壓 V 1140 660
裝機功率 kW 45
鉆機馬達
額定工作壓力 MPa 18
額定工作流量 L/min 63
額定轉矩 N·m 300
額定轉速 r/min 460
