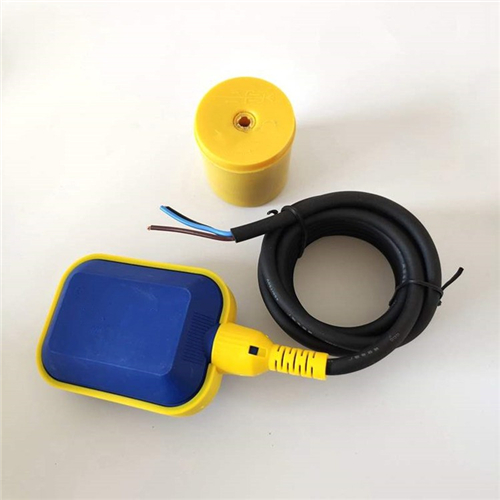

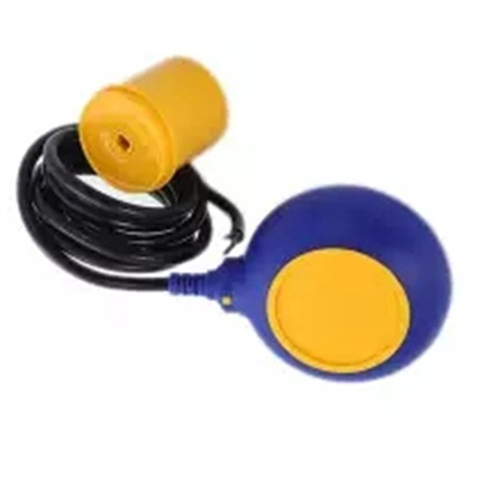

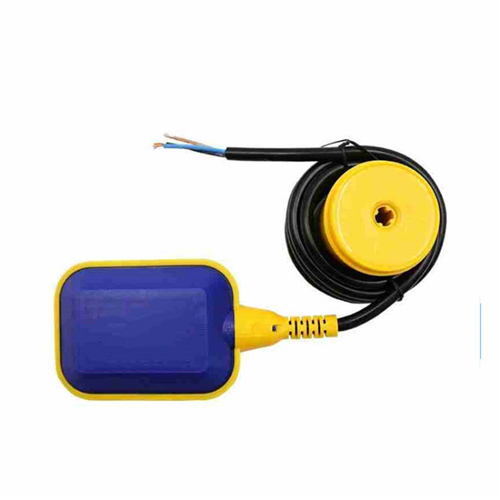

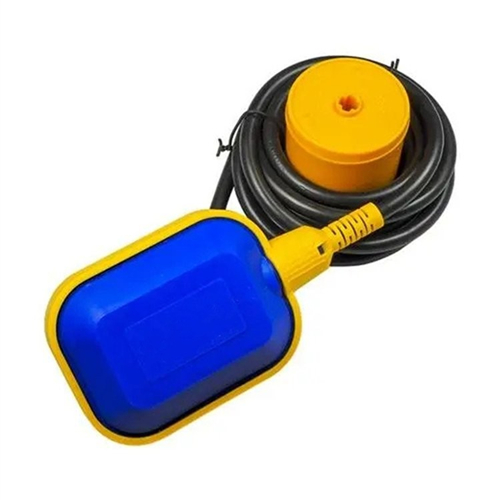

礦用本安型浮球開關

開關在下列條件下能夠可靠工作

1周圍環境溫度為-20℃~+40℃，且24h內的平均值不超過+35℃;

2 安裝地點的海拔不超過2000m;

3 安裝地點的空氣相對濕度在高溫度為+40℃時，濕度不超過50%;在較低溫度下允許有較高的相對濕度，濕的月平均低溫度不超過

+25℃，該月平均大相對濕度不超過90%;

4 在無劇烈振動、沖擊及搖動的地方;

5 安裝類別為Ⅲ類;

6污染等級為3級。

主要結構

開開外殼采用ZL102鑄鋁合金壓鑄制成隔爆型外殼，殼內裝有開關，通過外部按鈕直接操縱。進線裝置采用密封圈壓緊密封，適合電纜

布線或鋼管布線，根據用戶要求可制成不同數量的引入裝置，外殼的防護能力可達到IP54的要求。

安裝使用與維修

1安裝接線時，需將電纜通過引入裝置接到隔爆開關的接線端子上，擰緊壓緊螺母，使電纜密封，接好內外接地線，合上蓋后把緊固螺

栓擰緊，即可使用;

2 每一路開關均有指示燈斷電后指示燈亮

3開關應定期檢查，發現不正?，F(xiàn)象或零件損壞應及時維修或更換;

4維修時先斷開前級電源才能開蓋維修。維修后合好蓋，將螺栓(釘)緊固后才能使用;

5障礙物距防爆外殼大于20mm。

6接線圖見下圖;注當開關斷開時指示燈亮(即電路斷開)
